智能溫濕度控制器
詳細信息
產品名稱：智能溫濕度控制器
產品型號：AOK-6000
AOK-8000開關柜智能操控
AOK-8006開關柜無線測溫操控
AOK-7000
ZL-KTX-2000A
GQ-6803 開關狀態模擬指示儀
一、 基本功能
1、4位LED數碼顯示
2、溫度測量和控制，測量范圍：0-99℃
3、濕度測量和控制，測量范圍：0-99%RH
4、可分別用按鍵設置上限和下限，并實現參數的掉電存貯
二、技術指標
1、電 源：AC220V+10%
2、工作環境：溫度-20--50℃ 相對濕度≤95%RH
3、控制范圍：0-99℃ 0-99%RH
4、控制精度：溫度+1℃ 濕度5級
5、功 耗：≤10W
6、輸出接點：（1）AC220V，3A，可帶交流風扇（2）AC220V，3A，可帶加熱器
三、工作原理
1、綜合型（帶風機，帶加熱器）
（1）當濕度高于上限值時, 啟動風機。當濕度小于下限值時風機停止。
（2）當溫度高于上限值時，啟動風機。當溫度低于上限值-5時，風機停止工作。
（3）當溫度低于下限值時，加熱器工作，當溫度高于下限值+5時，加熱器停止。
2、降溫型(只帶風機)
（1）當濕度大于上限時，啟動風機。當濕度小于下限時停止風機。
（2）當溫度大于上限時，啟動風機。當溫度低于下限時停止風機。
3、升溫型(只帶加熱器)
（1）當濕度大于上限時，啟動加熱器。當濕度小于下限時停止加熱。
（2）當溫度低于下限時，啟動加熱器。當溫度高于上限時停止加熱。
四、面板及操作
1、測控狀態
本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態，在此狀態，可實現溫度和濕度的測量，顯示和控制，操作方法如下：數碼管循環顯示“1XX”(濕度)和“2XX”(溫度)，若同時按下“”“”鍵，則進入參數設置狀態。
2、參數設置狀態
同時按下“”“”鍵片刻，當最左邊兩位顯示“PP”時，表示進入參數設置狀態，逐次按“設置”鍵，數碼管左兩位循環顯示：HL、HH、CL、CH。意義為：
HH 濕度上限(0-99%RH) CH 溫度上限(0-99℃)
HL 濕度下限(0-99%RH) CL 溫度下限(0-99℃)
d 通訊地址(無通訊不用設)
此時可按“”“”鍵對它們進行設置，并顯示于數碼管的后兩位。參數設置完成后,按"顯示"鍵返回測控狀態.
注：上限值必須大于下限值。
五、安裝及接線
1.控制器的安裝
該儀表為面板式儀表，開孔尺寸:76mmX152mm，外型尺寸如圖：
一、 基本功能
1、4位LED數碼顯示
2、溫度測量和控制，測量范圍：0-99℃
3、濕度測量和控制，測量范圍：0-99%RH
4、可分別用按鍵設置上限和下限，并實現參數的掉電存貯
二、技術指標
1、電 源：AC220V+10%
2、工作環境：溫度-20--50℃ 相對濕度≤95%RH
3、控制范圍：0-99℃ 0-99%RH
4、控制精度：溫度+1℃ 濕度5級
5、功 耗：≤10W
6、輸出接點：（1）AC220V，3A，可帶交流風扇（2）AC220V，3A，可帶加熱器
三、工作原理
1、綜合型（帶風機，帶加熱器）
（1）當濕度高于上限值時, 啟動風機。當濕度小于下限值時風機停止。
（2）當溫度高于上限值時，啟動風機。當溫度低于上限值-5時，風機停止工作。
（3）當溫度低于下限值時，加熱器工作，當溫度高于下限值+5時，加熱器停止。
2、降溫型(只帶風機)
（1）當濕度大于上限時，啟動風機。當濕度小于下限時停止風機。
（2）當溫度大于上限時，啟動風機。當溫度低于下限時停止風機。
3、升溫型(只帶加熱器)
（1）當濕度大于上限時，啟動加熱器。當濕度小于下限時停止加熱。
（2）當溫度低于下限時，啟動加熱器。當溫度高于上限時停止加熱。
四、面板及操作
1、測控狀態
本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態，在此狀態，可實現溫度和濕度的測量，顯示和控制，操作方法如下：數碼管循環顯示“1XX”(濕度)和“2XX”(溫度)，若同時按下“ ”“ ”鍵，則進入參數設置狀態。
2、參數設置狀態
同時按下“ ”“ ”鍵片刻，當最左邊兩位顯示“PP”時，表示進入參數設置狀態，逐次按“設置”鍵，數碼管左兩位循環顯示：HL、HH、CL、CH。意義為：
HH 濕度上限(0-99%RH) CH 溫度上限(0-99℃)
HL 濕度下限(0-99%RH) CL 溫度下限(0-99℃)
d 通訊地址(無通訊不用設)
此時可按“ ”“ ”鍵對它們進行設置，并顯示于數碼管的后兩位。參數設置完成后,按"顯示"鍵返回測控狀態.
注：上限值必須大于下限值。
五、安裝及接線
1.控制器的安裝

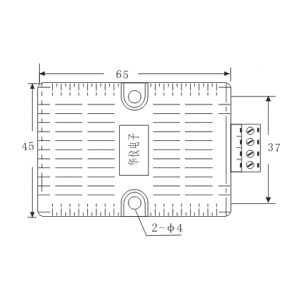

該儀表為面板式儀表，開孔尺寸:76mmX152mm，外型尺寸如圖：

2.傳感器的安裝
自帶35mm導槽,也可用螺釘緊固在機柜適當的位置。
3、接線圖
1、2 接電源
5、6、7 接濕度傳感器
4、5、7 接溫度傳感器
16、17 接風扇
23、24 接加熱器
2.傳感器的安裝
自帶35mm導槽,也可用螺釘緊固在機柜適當的位置。
3、接線圖
1、2 接電源
5、6、7 接濕度傳感器
4、5、7 接溫度傳感器
16、17 接風扇
23、24 接加熱器
|
