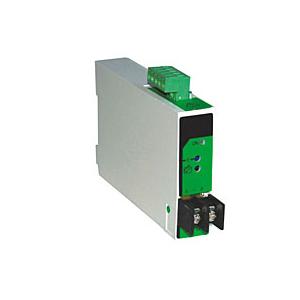

JJ1150AI-7BO 電流變送器
發布時間：2020-06-02 點擊率：1741
sn90-i-a系列電流變送器[超薄型]
sn90-i-a電流變送器[超薄型],華儀電子
一、電量變送器是一種將被測電量參數（如電流、電壓、功率、頻率因數等信號）轉換成隔離的直流電流、直流電壓或數字信號的裝置。
產品符合國標GB/T 13850-1998
二、技術指標
精度
0.2級 0.5級
輸入
標稱值
1A、5A等
20mA等
100V、200V、380V、450V等
75mV等
頻率
50/60Hz
輸出
模擬量
標稱值
0-20mA、4-20mA、0-5V等
負載電阻
電流輸出時：RL<1kΩ 電壓輸出時：RL>5kΩ
數字量
RS485接口，MODBUS-RTU協議
電源
輔助電源
AC110V、DC110V、AC220V、DC220V、AC/DC80-270V
功 耗
小于3.5VA
三、信號調整及說明（此操作僅在產品輸出精度不高時做微調用。正常情況下嚴禁使用！）
在進行以下調試時，請將產品通電預熱30分鐘，以達到最佳穩定性。
3．1零信號的調整：輸入信號為零時，通過調零電位器，可將變送輸出信號調到所需 要的最低值。
3．2滿度信號調整：將信號輸入到滿度（最大值），通過量程電位器，將變送信號調到 所需要的最大量程值。
3．3反復操作3.1與3.2，直到調到所需要的值為止
