1、產品概述
全新概念的開關柜狀態智能顯示裝置和操控裝置。 產品功能強大，使用于3-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，能夠使開關柜進一步，智能化，網絡化，數字化。方便廣大用戶使用與操作。
2、技術指標
◆工作溫度：－20～＋65℃
◆工作濕度：≤95％RH
◆介質強度：≥AC2000V
◆絕緣性能：≥100MΩ
◆抗電磁干擾性能：符合IEC255－22的標準規定
◆工作電源：兩路輸入，主備自動切換
◆電源切換時間：≤0.3秒
◆工作電壓：AC85～265V/DC90～375V
◆動態閃爍頻率：兩次/秒
◆濕度測量范圍：0～100%RH
◆溫度測量范圍：－20＋80℃
◆濕度測量精度：±3.0%RH
◆溫度測量精度： ±1℃
◆響應時間：≤2s
◆人體接近感應時間：≤3秒
◆人體接近語音提示時間：0～29秒
◆開關量輸入端子和LED數碼顯示關聯關系：動態配置
◆通訊方式：RS485
◆通訊波特率：9600bps
◆數據格式：8個數據位 1個終止位 無奇偶校驗

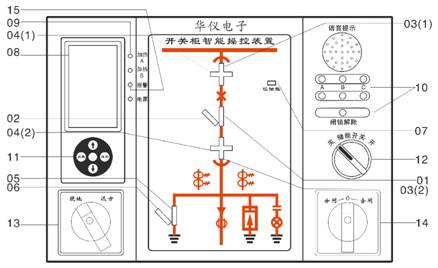

3、模擬顯示部分(見圖1)
( 圖1 )
01斷路器合指示
02斷路器分指示
03①、03②工作位置指示
04①、04②試驗位置指示
05接地開關合指示
06接地開關分指示
07儲能指示
08溫濕度設置及數字顯示
09加熱報警指示
10帶電顯示及閉鎖
12儲能旋鈕
13遠方/就地轉換開關
14分/合閘轉換開關
15液晶顯示界面
16設置鍵
3．1斷路器狀態顯示
斷路器合閘并且分閘回路完好時，紅色01模擬條發光；
斷路器分閘并且合閘回路完好時，綠色02模擬條發光；
3．2手車位置顯示
無源觸點輸入， 工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。手車位于試驗位置與工作位置之間時，發光條03①、03②、和04①、04②同時閃爍。手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。
3．3接地開關位置顯示
無源接點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06 水平模擬條發光，顯示接地開關分閘。
3．4彈簧儲能顯示
無源觸點閉合，黃色07 指示發光，顯示斷路器已儲能。
3．5帶電顯示及閉鎖功能
◆LED啟輝電壓（KV）：額定相電壓×0.15-0.65
◆閉鎖啟控電壓（KV）：額定相電壓 ×0.65
◆當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。
注：
強制閉鎖控制電源：交流或直流220V，可保證閉鎖部分可靠工作；運行中控制電源消失，閉鎖接點不會誤動作，被閉鎖設備仍然可靠閉鎖。
-3-
驗電：用于確認該相是否帶電，將驗電頭插入驗電孔，如驗電指示燈亮則表示該相有帶電
3．6自動加熱除濕控制及溫濕度數字顯示功能
可帶1-2路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行的設置加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度大于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱；當環境溫度≥40℃時，無條件停止加熱，防止過熱損傷；當加熱斷器線時，斷線報警燈亮。
3．7雙電源自動裝換(可選配)
直流供電斷開時，交流電源及時工作，保證在設備檢修停電時，裝置部分功能仍然工作，如柜內照明、溫濕度控制、語音防誤提示、閉鎖解除等功能。
3．8人體感應探頭
當有人站在柜前停留時（時間可調），自動啟動柜內照明、送電時帶有語音提示。
3．9智能語音防誤提示功能
◆當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器”。
◆接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
◆斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器、請分接地開關”。
◆當柜體主回路送電時，柜前有人停留時，語音提示“本柜主回路已帶電”。
3．10分合閘功能
裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。
3．11通訊功能
RS485接口，通信波特率最高達9600，可用于讀取裝置內部數據和設置定值。
-4-
4．安裝尺寸與接線圖(見圖2)
4．1安裝尺寸（249㎜X173㎜）
( 圖2 )
4．2接線圖(見圖3)
( 圖3 )
